Узлы учета тепловой энергии модульные (УУТЭМ)

Узлы учета тепловой энергии модульные (УУТЭМ) предназначены для автоматизированного коммерческого учета и оперативного контроля количества тепловой энергии и технологических параметров теплоносителя в водяных системах отопления и горячего водоснабжения.

Область применения – при организации учета тепловой энергии и теплоносителя на ТЭЦ, котельных, ЦТП, а также в составе индивидуальных тепловых пунктов (ИТП) на промышленных предприятиях, учреждениях и объектах жилищно-коммунального хозяйства.

Конструктивно УУТЭМ представляет собой функционально законченное устройство, собранное в единую конструкцию на металлической раме, и предназначенное для установки и врезки в систему отопления и (или) горячего водоснабжения (в дальнейшем ГВС) у потребителя, в месте, максимально приближенном к границе раздела тепловых сетей и сетей ГВС. Рама УУТЭМ устанавливается на плоскую горизонтальную поверхность и прикрепляется ее полу при помощи анкерных болтов или иным способом по усмотрению заказчика. Трубопроводы системы отопления и (или) ГВС, присоединяются к измерительным участкам УУТЭМ при помощи фланцевых соединений. Ду присоединяемых фланцев, в зависимости от Ду используемых преобразователей расхода, приведено в таблице:

В состав УУТЭМ входит теплосчетчик ТС.ТМК-Н в конфигурации, определяемой техническими данными и характеристиками модификации УУТЭМ. Тепловычислитель ТМК-Н из состава  теплосчетчика, блоки питания тепловычислителя, преобразователей расхода и давления, модем и другие устройства для передачи данных по проводным (Ethernet) и беспроводным каналам связи (GSM, GPRS), размещаются в приборном щите, закрепленном на раме УУТЭМ. Предусмотрена возможность вынесения приборного щита на расстояние до 5 м от УУТЭМ. Возможность вынесения приборного щита на расстояние свыше 5 м от рамы УУТЭМ, оговаривается дополнительно, при заказе.

Выбор модификации изделия, а также наличия оборудования для передачи данных по каналам связи осуществляется потребителем в карте заказа.

В настоящее время завод-изготовитель производит следующие группы модификаций УУТЭМ:

• Узлы учета тепловой энергии модульные для системы отопления (ГВС).
• Узлы учета тепловой энергии модульные автономные для системы отопления
• Узлы учета тепловой энергии модульные для системы ГВС с циркуляцией
• Узлы учета тепловой энергии модульные для системы отопления и системы ГВС без циркуляции
• Узлы учета тепловой энергии модульные для системы отопления и системы ГВС с циркуляцией

УУТЭМ ус­тойчивы к климатическим воздействиям в соответствии с группой В4 по ГОСТ Р 52931-2008 и рассчитаны на эксплуатацию при температуре окружающего воздуха от +5 до +50 оС и относительной влажности 80 % при 35 оС и более низких температурах без конденсации влаги.

По устойчивости к механическим воздействиям УУТЭМ относятся к вибропрочному и виброустойчивому исполнению группы N1 по гост Р 52931-2008.

Степень защиты УУТЭМ IP54 по ГОСТ 14254.
Гидравлические потери (на максимальном расходе) по одному трубопроводу, не более   0,05 кгс/см2.
Диапазон температуры измеряемой среды, 0...150оС.
Рабочее давление, 1,6 МПа.
Питание УУТЭМ осуществляется от однофазной цепи переменного тока напряжением 220 В / 50 Гц., за исключением автономных УУТЭМ.

Технические и метрологические характеристики УУТЭМ, условия транспортирования и хранения, требования безопасности, требования к монтажу и требования к эксплуатации УУТЭМ, приведены в его эксплуатационной документации, а также в эксплуатационной документации на используемое в его составе оборудование.

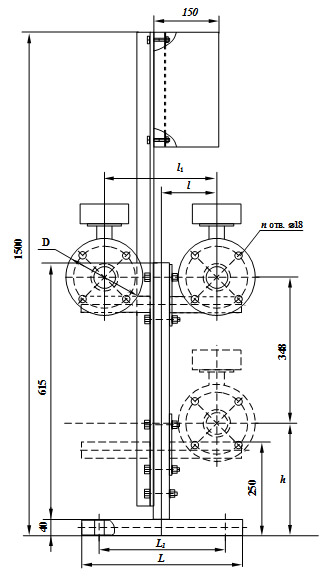

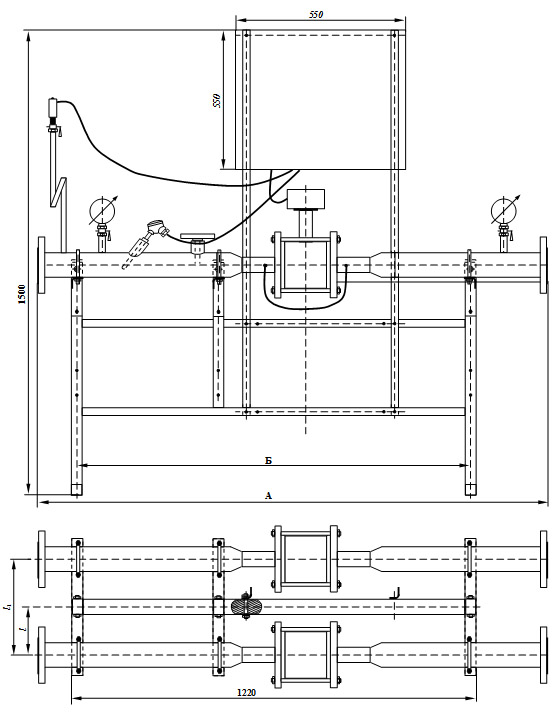

Габаритные и присоединительные размеры УУТЭМ
